技术参数

Technique Parameter

·供电电压：AC220V±15% DC24V -25%～+30% 交直流自动转换

·最大功耗：报警灯柱50W，报警复示器10W，继电器箱20W；

·适应环境：

1）温度：0℃~+55℃；

2）相对湿度：≤92%±3%（+45℃时）；

3）气压：86Kpa～106Kpa倾斜和摇摆；

4）船舶正常营运中所产生的振动和冲击；

5）潮湿空气、盐雾、油雾；

·报警灯柱报警信号响度：100～120dB，报警复示器报警信号响度：75~90dB；

·Power voltage : AC220V 士15 %  DC24V -25 % ～ + 30 ％。AC/DC auto change over.

·Max power : alarm light column 50W , alarm repeater 10W ; relay box 20W.

Environment
1)temperature : 0 ℃ ～+ 55 ℃ ；

2)Humidity ：≤92 ％士3 % ( + 45 ℃ ）;

3)Barometric Pressure : 86Kpa～106kPa;

4)Vibration and sbock vessels arising from normal operations.
5)Moist air,salt spray , mist .
·Alarm light column sound pressure: 100～120dB 。Alarm repeater sound pressure:75～90dB .

功能特点

Function

1、电源失电报警：两路电源中任何一路失电时，系统报警，报警继电器箱输出的闭合触点断开。

2、报警输入信号：所有的输入端口均为常开触点，检测到触点闭合时启动警报指示器工作。

3、8种报警输入信号：通用紧急报警、CO2施放报警、火警、应急车钟、电话、机器故障、轮机员报警、水雾报警。

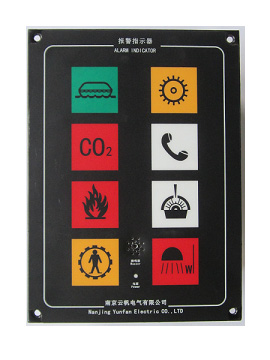

4、输入信号显示色别：

  （乳白色）：电话呼叫、车钟呼叫

  （琥珀色）：机器故障、轮机员报警

  （绿  色）：通用紧急报警

  （红  色）：CO2施放报警、火警、水雾报警

5、输入信号响应报警音：

   当有电话呼叫时，扬声器发出相应的断续报警音，黄色转灯工作。

   当有车钟呼叫时，扬声器发出相应的断续报警音，黄色转灯工作。

   当有机器故障时，扬声器发出相应的转换报警音，黄色转灯工作。

   当有通用故障时，扬声器发出七短一长的报警音，红色转灯工作。

   当有CO2施放报警时，扬声器发出连续报警音，红色转灯工作。

   当有火警时，扬声器发出连续调频音，红色转灯工作。

   当有轮机员安全值守报警时，扬声器发出相应的断续报警音，黄色转灯工作。

   当有水雾报警时，扬声器发出三音调报警音，红色转灯工作。

1 .Power failure alarm : two way power when power failure , the system for any alarm , the alarm relay contact closure output disconnect box .
2 . Alarm input signal : all input ports are normally open contacts , alarm indicator starts working when it deteds a contact closure.
3 . 8 kinds of alarm input signal : general emergency alarm , CO2 cast alarm , fire alarm , emergency telegraph , telephone , machine failure , engineers alarm , fog alarm .
4 . Input signal display color category :
Milky : telephone call , telegraph call

Amber : machine failure , engineer alarm
Green : general alarm

Red : CO2 release alarm , fire alarm , watermist alarm

5 . ResPonse to the input signal alarm sound :
When a telephone call , the speaker corresponding intermittent aIarm tone , yellow turn lights work .

When a telegraph call , the speaker corresponding intermittent alarm tone , yellow turn lights work .

When a machine failure , the speaker corresponding conversion alarm tone , yellow turn lights work.

When a general alarm , seven short of a long speaker alarm tone : work lights turn red .
When CO2 release alarm , the speaker emits a continuous alarm sound , turn the red lights work .

When the fire alarm , FM speaker emits a continuous sound , turn the red lights work .
when engineer alarm the speaker corresponding intermittent alarm tone , yellow turn lights work .

When watermist alarm , speakers three tone alarm sounds , lights turn red work .
